 工業風機水泵節能降耗極致解決方案（點擊預覽）

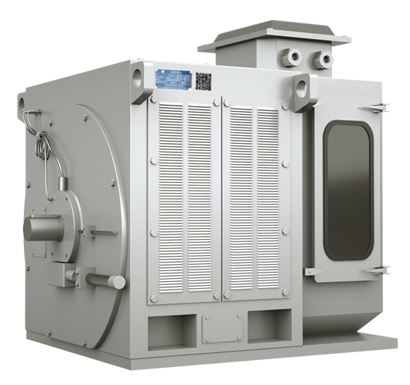

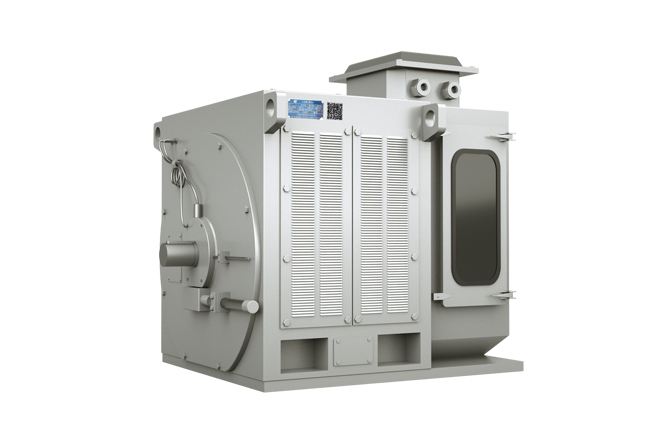

一、永磁耦合調速器資質介紹（一種能發電的能量回饋式調速器）
江蘇磁谷科技股份有限公司是全國第一家致力于能量回饋式調速器的應用研究和開發的公司。永磁耦合調速器是一種能發電的能量回饋式調速器，由永磁轉子、繞組轉子以及控制系統組成的非接觸永磁傳動技術，可對各類風機、壓縮機、水泵、空預器等動力源進行調速控制，廣泛應用于冶金、發電、石化、水處理、采礦與水泥等行業領域。
2016年12月，“能量回饋式調速器技術”被列入國家發改委《國家重點節能低碳技術推廣目錄（2016年本，節能部分）》第236項；
2017年3月，“能量回饋式調速器技術”通過工信部級新技術新產品成果鑒定，整體技術處于國際領先水平；
2017年6月，“電機系統能量回饋式調速技術”榮獲2016-2017年度WWF氣候創行者獲獎項目（中國區每年4-6名）；
2017年6月，公司應邀參加2017年全國節能宣傳周重點節能技術宣介會，“能量回饋式調速器技術”為重點宣傳的十項節能技術之一。
2017年8月，公司入選首批國家級綠色工廠（全國僅201家）。

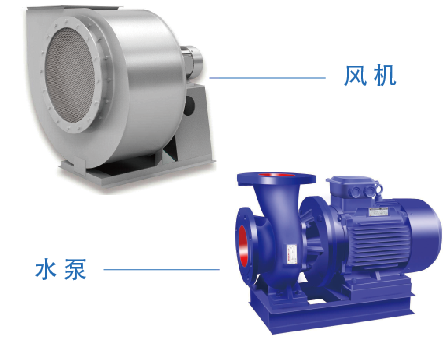

二、應用場合
三、資質證書
四、實驗室介紹

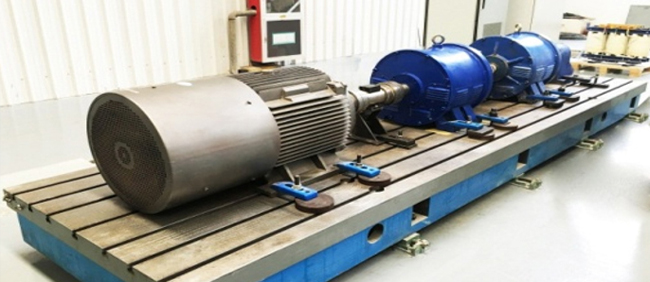

▲75kW永磁耦合（調速）器模擬負載試驗臺
電動機為動力，我公司自行研制的耦合器為模擬負載。模擬負載和被測耦合調速器的電能全反饋給電動機。采用380V電制，試驗對象為小型調速器。采用我公司自行研制的數據采集系統和操作控制臺。

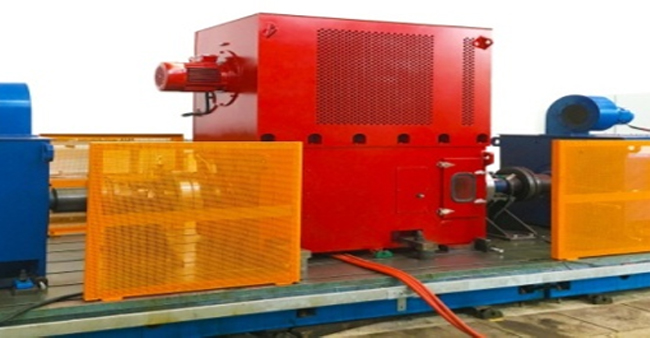

▲1250kW永磁耦合（調速）器模擬負載試驗臺
一臺異步電機為動力，另一臺異步電機(第二象限運行)為模擬負載。模擬負載和被測永磁耦合調速器的電能全反饋給電動機。具有先進的數據采集系統，數據采集精度高; 完善的試驗和控制軟件，可任意模擬各種負載曲線。采用690V電制，試驗對象為中型調速器

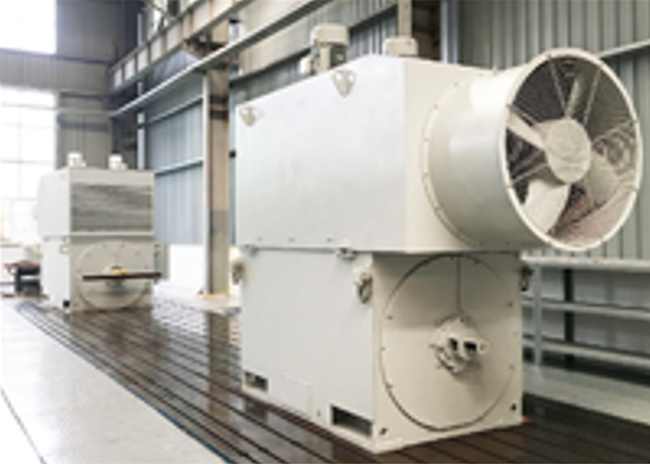

▲2500kW永磁耦合（調速）器模擬負載試驗臺
異步電機為動力，同步發電機為模擬負載。發電機和永磁耦合調速器的電能全反饋給廠內供電網，不但可全功率模擬各種負載工況，而且節能環保。采用先進的數據采集系統，數據采集精度高; 完善的試驗和控制軟件，可任意模擬各種負載曲線。采用10kV電制，試驗對象為大型調速器。

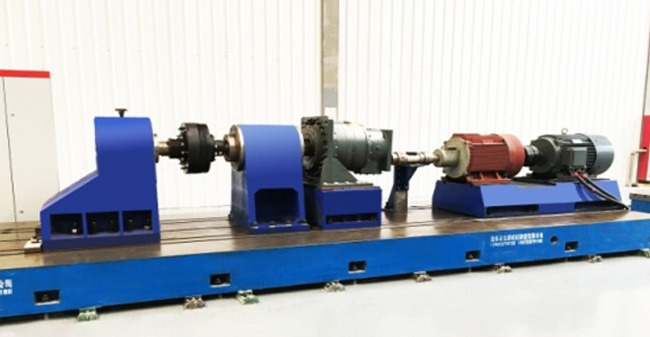

▲靜轉矩試驗臺
用于永磁耦合聯軸器的測試，也可測量永磁耦合調速器的最大轉矩。
負載轉矩大小可任意調節，或按照預先設定曲線自動調節。
自動記錄轉矩曲線。
最大測試轉矩65kNm。

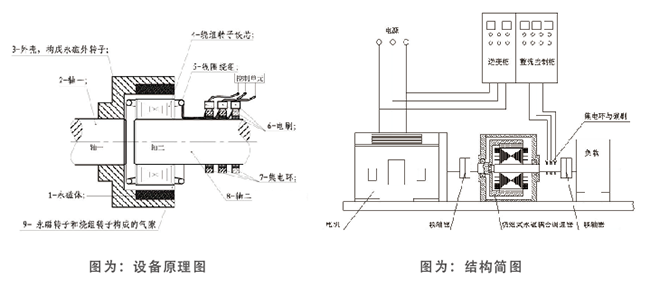

五、工作原理及系統構成
能量回饋式調速器是由永磁轉子、繞組轉子以及控制系統組成的非接觸永磁傳動技術。永磁外轉子與繞組內轉子有速差時，在繞組中產生感應電動勢；控制繞組中感應電流大小，實現調速和軟起功能。在傳遞動力的同時，將轉差功率轉變成電能引出反饋再利用，高效、節能，徹底解決了其他轉差調速類設備的溫升問題。

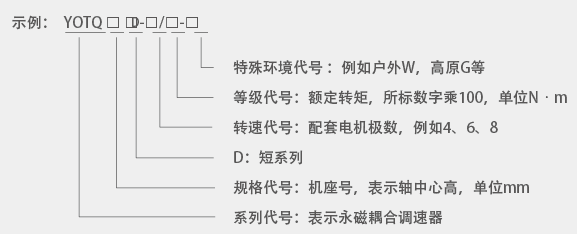

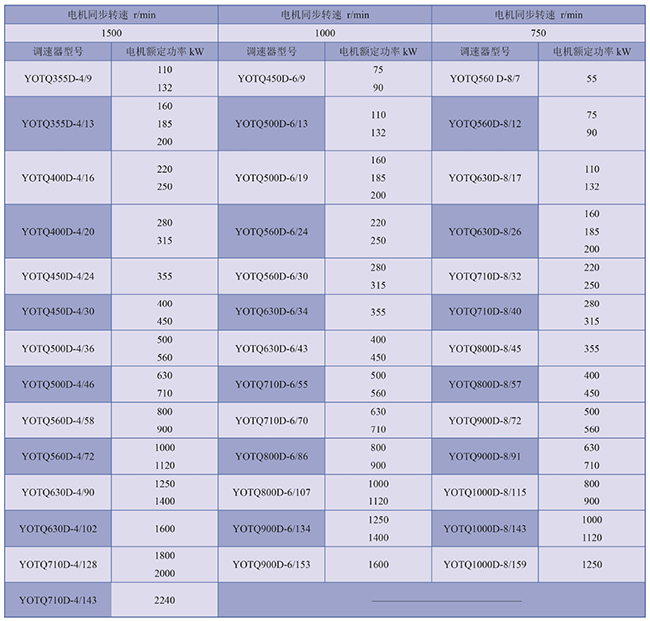

六、設備型號代碼說明
調速器產品型號由系列代號、規格代號、等級代號、特殊環境代號組成
七、性能指標
1、功率范圍：1.5kW～5000kW；
2、配套電機極數：2、4、6、8、10、12等；
3、調速范圍：0～99%；
4、振動：≤2.8mm/s；
5、效率：96%～98%。
八、技術優勢
1、系統節電率明顯高于變頻調速器，更高于液力偶合調速器、渦流永磁調速器。
2、調速器主機與永磁電動機結構相仿，可靠性高。
3、無機械動作、非接觸沒有摩擦和磨損的離合器功能；重載軟起動功能強大；非接觸傳動，隔離振動和噪聲，非破壞式打滑過載保護；調速范圍廣，尤其負載低速運行時，可保持額定轉矩運行；多動力單元驅動，自動均衡負載；對環境要求低。
4、可長時間以超低轉速（包括零轉速）大轉矩（額定轉矩以下）無級調速、調轉矩運行。
5、可應用于非電動機動力源的高效調速節能。

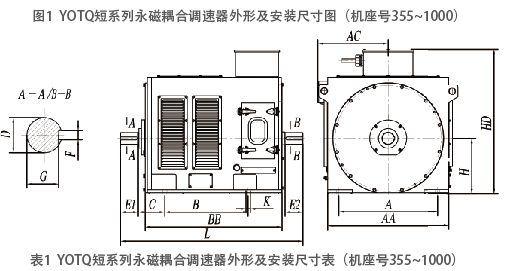

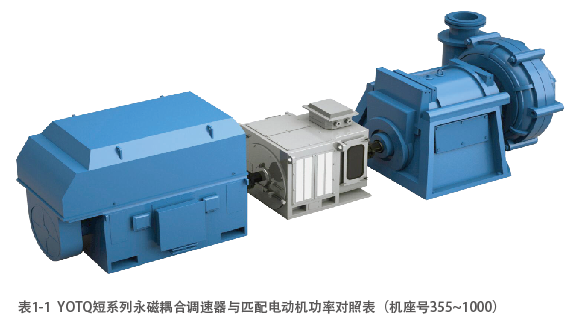

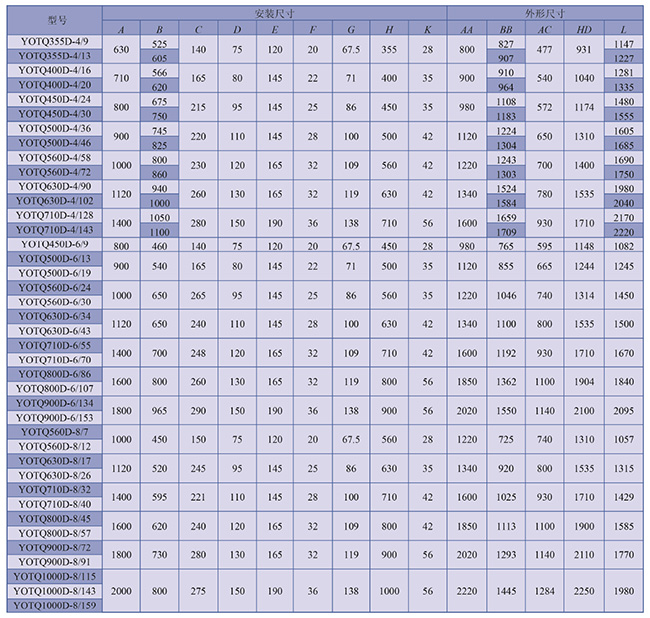

九、外形、安裝尺寸及參數

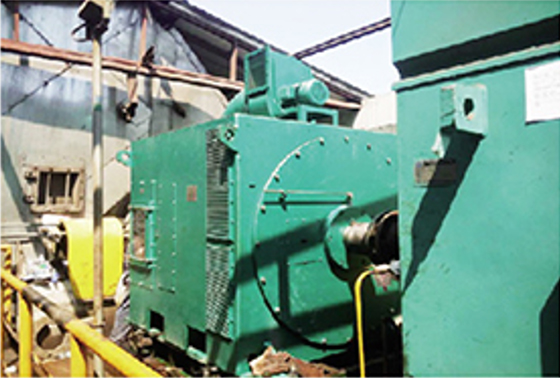

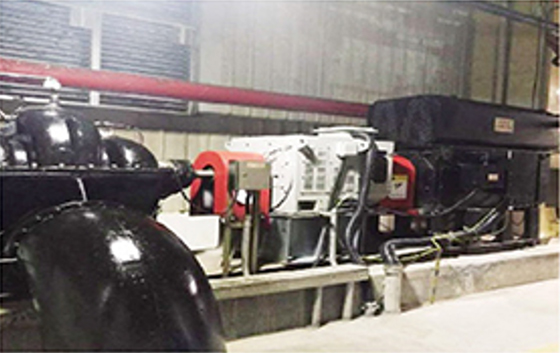

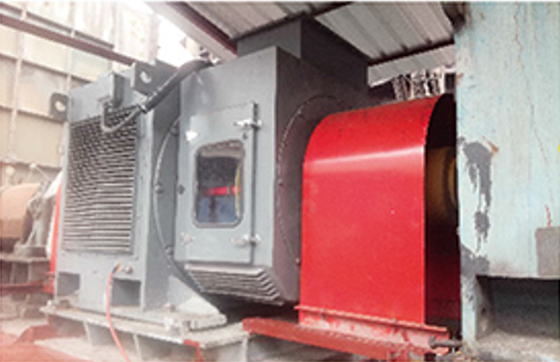

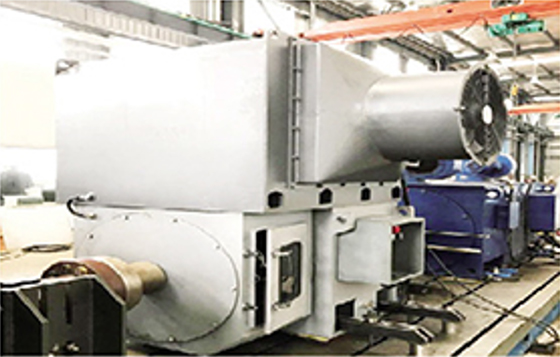

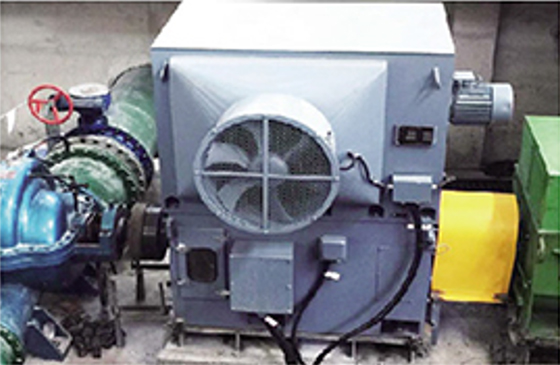

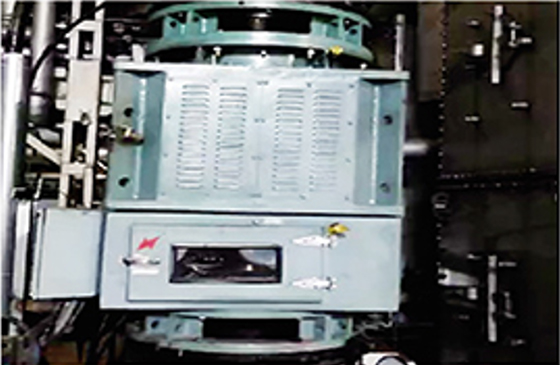

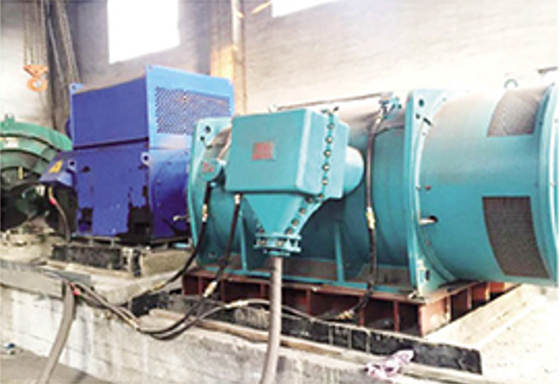

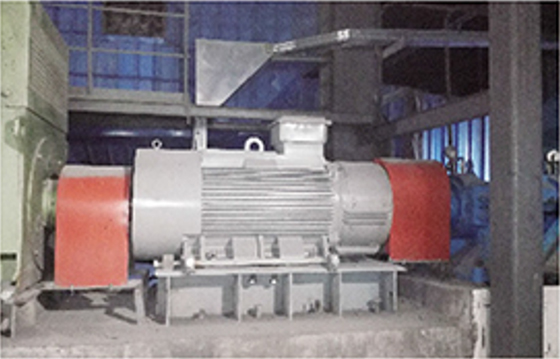

十、典型案例
用戶單位: 江蘇沙鋼集團有限公司
項目名稱: 電爐煉鋼二車間2500kW二次除塵風機改造項目
用戶單位: 秦皇島宏興鋼鐵
項目名稱: 630kV風機改造項目
用戶單位: 格盟國際山陰電廠
項日名稱: 二期第六批輔機1250kW循環水泵改造項目
用戶單位: 福建三明鋼鐵有限公司
項目名稱: 630kW水泵改造項目
用戶單位: 華潤江蘇南熱發電有限責任公司
項目名稱: #2機組開式水泵改造項目
用戶單位: 柳林電廠
項目名稱: 250kW立式水泵節能改造項目
用戶單位: 新余鋼鐵股份有限公司
項目名稱: 710kW環冷風機改造項目
用戶單位: 金煤化工
項目名稱: 13臺風機能源管理合同項目

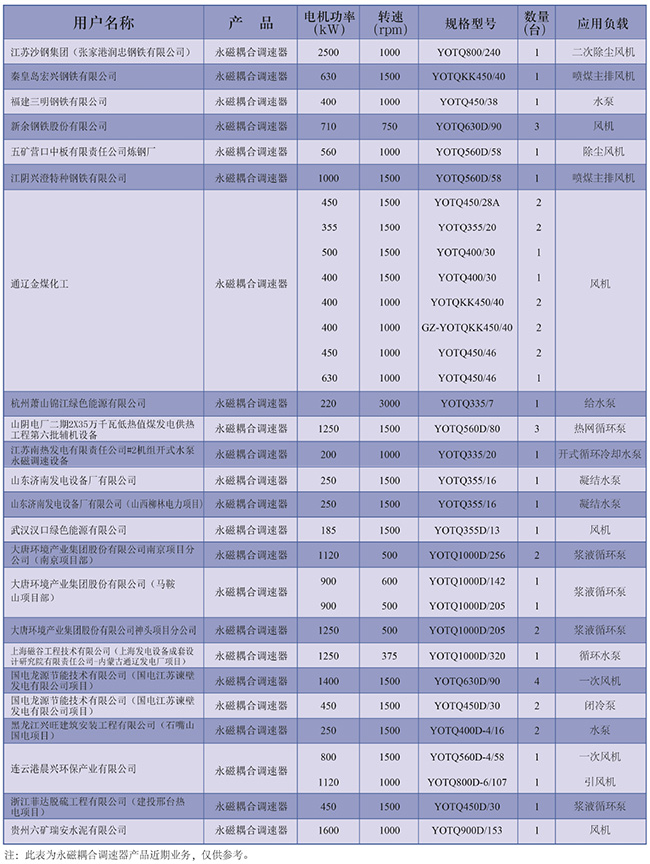

十一、調速器業績表（部分）
|
